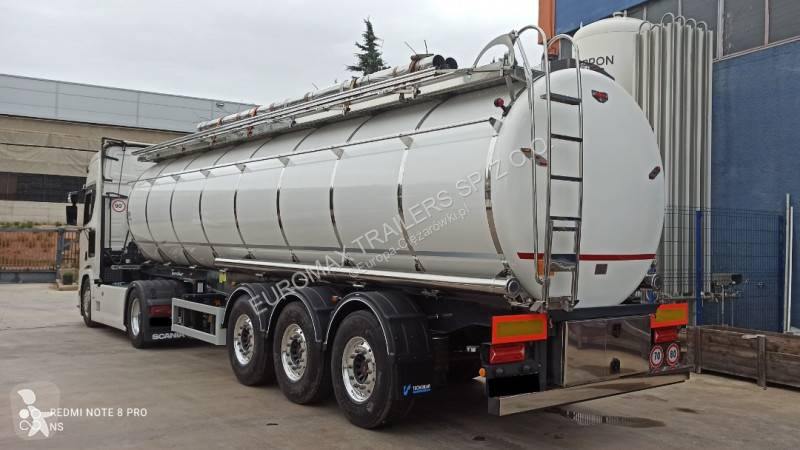

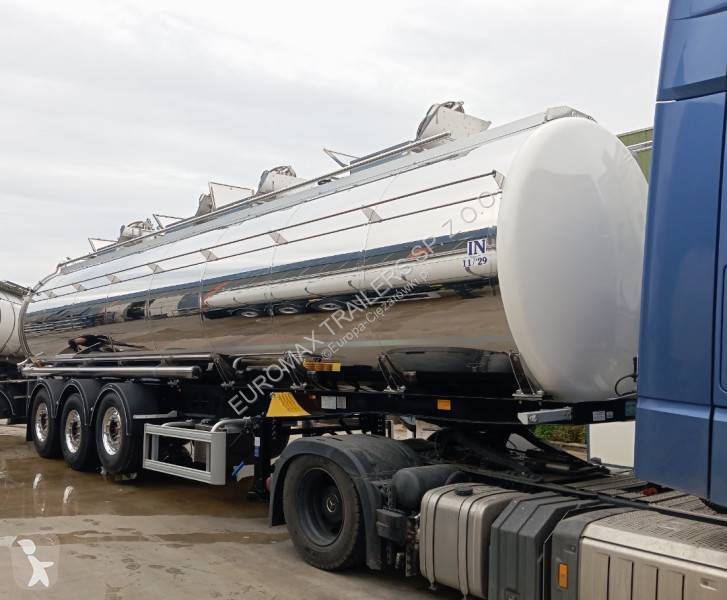

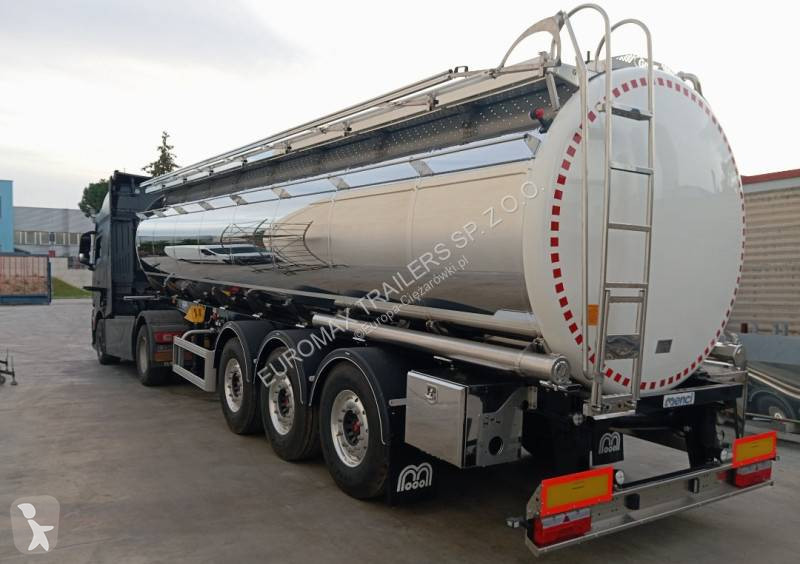

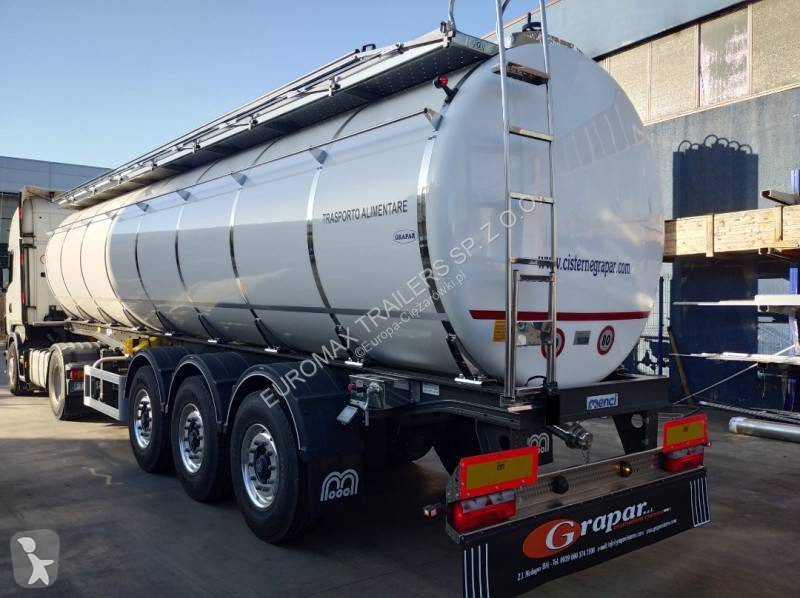

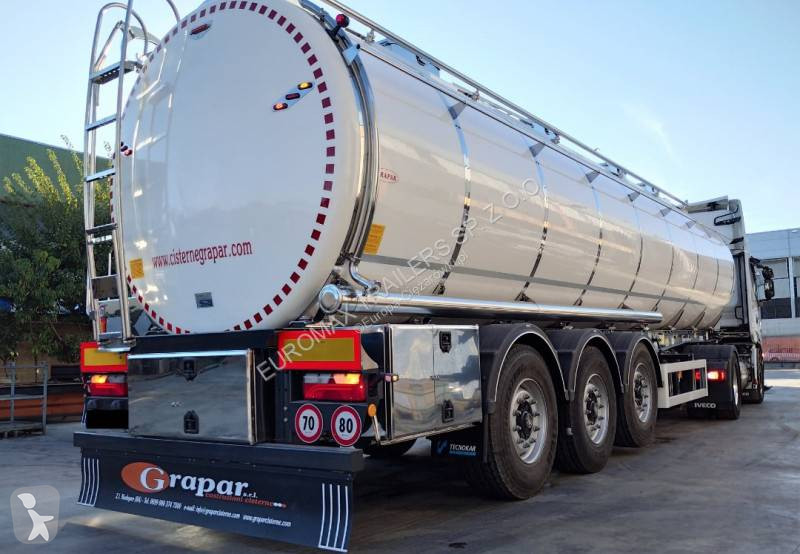

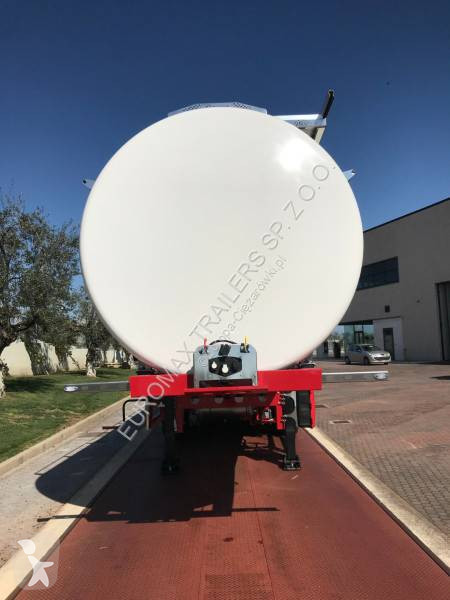

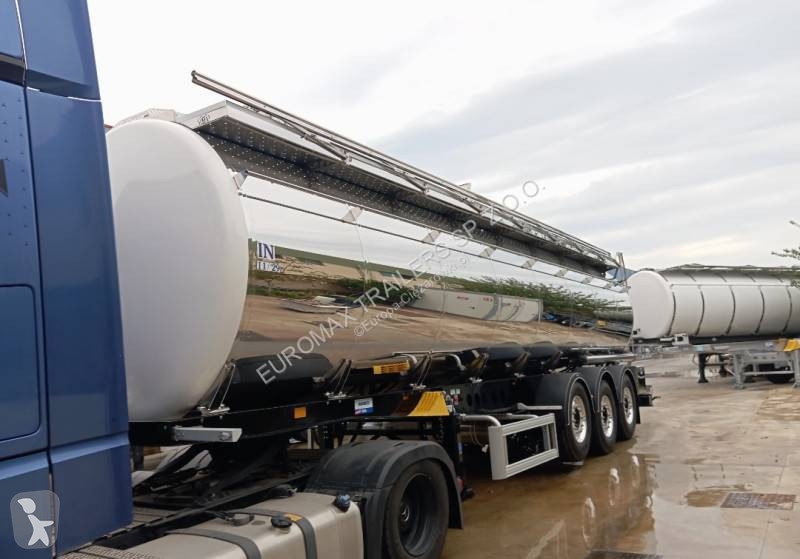

Semi reboque cisterna alimentar novo Grapar ATP / Chassis TECNOKAR / MENCI / CARMOSINO

CYSTERNA / PŁYNY SPOŻYWCZE, KATEGORIA ATP „IN"

Pojazd fabrycznie nowy / 2025

PROMOICJA : Wybieraj w pojemnościach od 28.000-33.000 litrów -JEDNA CENA !!!


ZBIORNIK DO TRANSPORTU SPOŻYWCZYCH PŁYNÓW: MLEKO ; WINO

(Pojemność przykładowa (do uzgodnienia)



1. DANE TECHNICZNE KONSTRUKCJI

Standardy referencyjne ATP

Materiał konstrukcyjny zbiornika, falochronów, grodzi EN 1.4301 – AISI 304

Ciśnienie projektowe i próbne w barach CIŚNIENIE ATMOSFERYCZNE

Ciśnienie robocze w barach CIŚNIENIE ATMOSFERYCZNE

Temperatura projektu w °C -20° + 70°

Temperatura pracy w °C -20° + 70° MAKSYMALNIE

Płyny transportowe SPOŻYWCZE PŁYNY POKARMOWE, KATEGORIA ATP „W”



2. DANE TECHNICZNE ZBIORNIKA

Sekcja OWALNA

Całkowita objętość w litrach 28.000 ± 2%

Liczba przegródek 03

Objętość pierwszego przedziału w litrach 11.000 ± 2%

Objętość 2. komory w litrach 6.000 ± 2%

Objętość 3. przedziału w litrach 11.000 ± 2%

Przegrody nr 02

Grubość skorupy w mm 2.00

Znaleziono tykanie w mm 2.50



3. WYPOSAŻENIE ZBIORNIKA

Włazy nr 03

Średnica włazów w mm 450

Uszczelki włazów KRZEMOWE

Zawory bezpieczeństwa

Zawory dolne 3 szt.

Średnica zaworów dolnych w mm 100

Rodzaj zaworów dolnych ŻALUZJA WEWNĘTRZNA

Sterownik zaworów dolnych POKRĘTŁO NA GÓRZE ZBIORNIKA

Uszczelki zaworów dolnych NYLON

Zawory upustowe nr 01

Średnica zaworów upustowych w mm 100

Typ zaworów upustowych MOTYL

Sterownik zaworów wylotowych DŹWIGNIA RĘCZNA

Zawory upustowe typu przyłącza: Żeńskie

Siodełka i pierścienie obwodowe PIERŚCIENIE WEWNĘTRZNE ZE STALI WĘGLOWEJ

Skrzynia z włazami NR 03 ZE STALI NIERDZEWNEJ EN 1.4301 – AISI 304

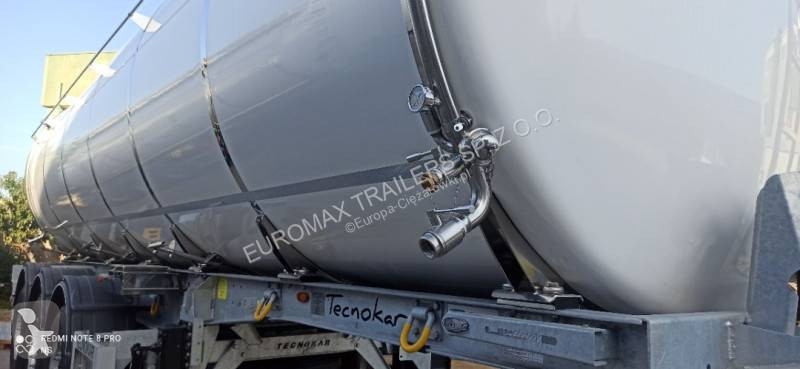

4. RURY NA ZBIORNIKU

Rury odprowadzające nr 01

Średnica rur tłocznych w mm 100

Materiał rur odprowadzających EN 1.4301 – AISI 304

Średnica rury instalacji myjącej w mm 50

Materiał układu myjącego EN 1.4301 – AISI 304

Wyjście z pozycji rur systemu mycia TYLNA PRAWA STRONA

Kule systemu myjącego N°05 FIX KULA Z OTWORAMI W GÓRNEJ POŁÓWCE

CZĘŚĆ KOMPLETNA Z POJEDYNCZĄ PRZEPUSTNICĄ

POŁĄCZONA Z RUROCIĄGIEM INSTALACJI MYCIA



5. WYKOŃCZENIE WEWNĘTRZNE I ZEWNĘTRZNE

Powłoka wewnętrzna, wykończenie grodzi LUSTRZANE POLEROWANIE DO GRODZI



6. IZOLACJA

Materiały izolacyjne POLIURETAN

Grubość izolacji mm 60

Powłoka zewnętrzna WŁÓKNO SZKLANE BIAŁY

Kolor i numer koloru znalezionych włókien szklanych wg RAL

Termometry nr 03

Podziałka termometrów w °C -20 + 160°

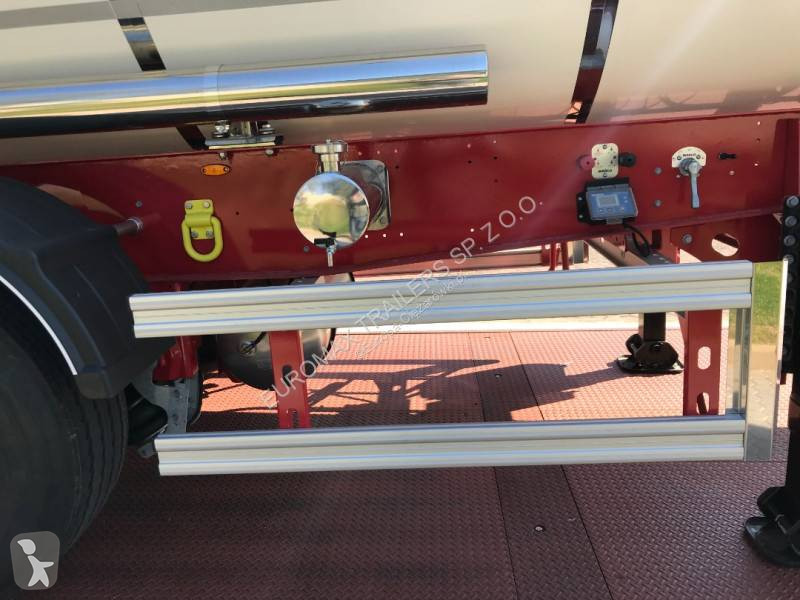

Boczna rura ochronna ZE STALI NIERDZEWNEJ AISI 304 PO OBU STRONACH



7. AKCESORIA DO WYPOSAŻENIA POJAZDÓW

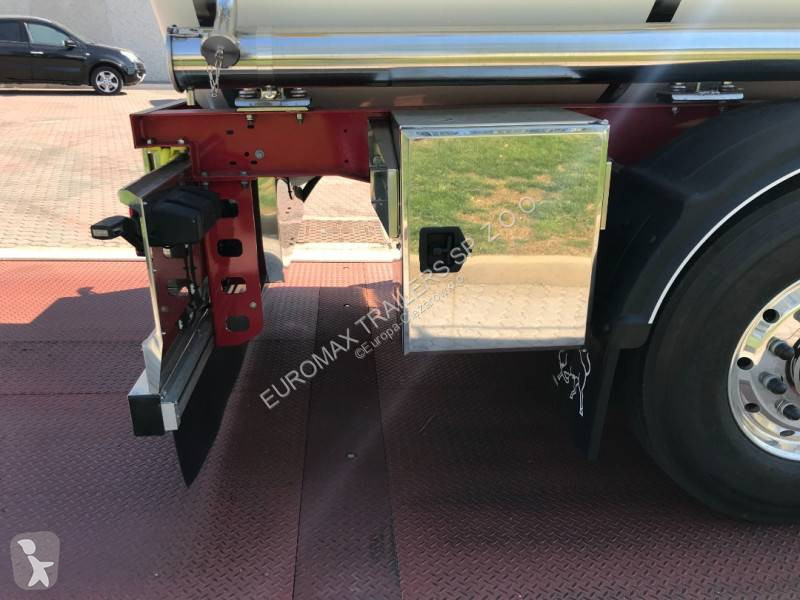

TYLNA SKRZYNIA N.01 ZE STALI NIERDZEWNEJ AISI 304 1090X600X500 mm NA DOLE Z

TYŁU / RURA WYLOTOWA ZBIORNIKA



8. URZĄDZENIE ZABEZPIECZAJĄCE

Wejście zgodnie z normami UE Z ALUMINIUM PO PRAWEJ I LEWEJ STRONIE

Haki zabezpieczające HACZYKI ZE STALI NIERDZEWNEJ

Schody i poręcze ZE STALI NIERDZEWNEJ Z ANTYPOŚLIZGOWYMI STOPNIAMI I

BLOKADĄ PRZECIW PRZEWRACANIU SIĘ BALUSTRADY,STAL NIERDZEWNA

Poręcz ZE STALI NIERDZEWNEJ

Boczny pasek odblaskowy BIAŁY

Opaska odblaskowa CZERWONY NA ZBIORNIKU





9. DOKUMENTY;

HOMOLOGACJA UE (COC)

INSTRUKCJA OBSŁUGI / KSIĄŻKA SERWISOWA



10. PODWOZIE



Zbiorniku zabudowane na podwoziach 10,50 m :

- MENCI-aluminiowa rama (opcja)

- TECNOKAR - rama stalowa ocynkowana (samonośna)

- OSIE 3 x 9t marki: SAF

- Hamulce tarczowe 430 mm

- Aluminiowe felgi ALCOA

- Aluminiowe podpory ALU-LEG LT



⮚ Czujnik monitorowania ciśnienia w oponach TPSM (obowiązkowy od 07/2024).



Pozostałe lub inne opcje do uzgodnienia

Opcja: Cysterna ciśnieniowa PED (Czekolada ; Glukoza ; Inne)

Termin realizacji: 60-90 dni lub do uzgodnienia

ZAMÓWIENIE: przedpłata 15-20%



Możliwość finansowania w EUR / PLN (Pożyczka ; Leasing)

Opcja: możliwość zakupu bez VAT (Import Bezpośredni)

Podana cena: przykładowa wpłata do zamówienia

Cena netto naczepy cysterny od 58.000 EUR netto (w zależności od modelu )
